舜宇金相显微镜 CX40M

金相显微镜CX40M

CX40M作为改良型金相显微镜,整合了舜宇销量机型XYM、MX4R及最新研发的RX50M研究级金相显微镜的多项技术优势,并根据市场需求重新优化配置整体性能。以优异的成像性能、舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。可提供明场、斜照明、简易偏光等多种观察功能,明场图像高亮度、高分辨率、正色还原;斜照明能凸显直观立体浮雕效果。
在线咨询:
  • 产品介绍
  • 产品参数
  • 应用领域

产品介绍

国产金相显微镜-CX40M

CX40M整合了舜宇销量机型的多项技术优势,并根据市场需求重新优化配置整体性能,以优异的成像性能,舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。
观察筒
采用新生儿睡床最佳舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,保证最佳观察状态。观察筒上的刻度,方便用户自行调节最佳瞳距范围。


国产金相显微镜-30°倾角观察筒

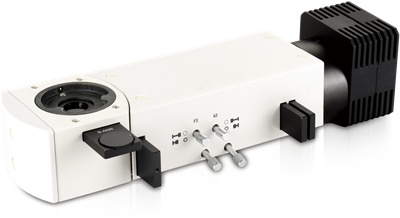

落射照明器
采用柯拉照明系统,带视场光阑、孔径光阑和斜照明装置;预设起偏镜、检偏镜与滤色片插槽。

单颗5W LED暖白光照明(3000-3300K),与同类LED照明相比,能最大程度降低观察者的视觉疲劳。

视场光阑与孔径光阑采用拉杆装置,中心可调, 能灵活调节照明范围的大小,有效避免杂光对图像的影响。起偏镜与检偏镜可实现简易偏光观察,您也可根据需求,选择不同颜色的滤色片获得理想的观察效果。


国产金相显微镜-落射照明器

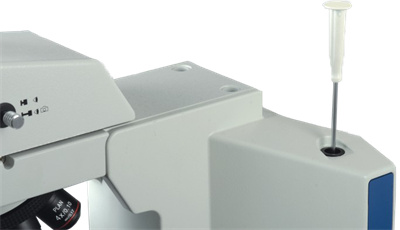

工具存放装置
M4直柄内六角扳手随机存放,充分利用了机身的可用空间,触手可及的工具使您的操作更加便捷。



国产金相显微镜-工具存放装置
随机限位装置

可有效防止样品与物镜碰触,避免损伤。采用RX50M 优秀的聚光系统,数值孔径更大,亮度更高,大幅提升透射光通过率。

金相显微镜CX40M性能优势:

■CX40M作为改良型金相显微镜,整合了舜宇销量机型XYMMX4R及最新研发的RX50M研究级金相显微镜的多项技术优势,并根据市场需求重新优化配置整体性能。

■CX40M以优异的成像性能、舒适的操作体验,为客户提供高性价比的金相分析及工业检测解决方案。

新改良的LMPlan系列长工作距金相物镜,提升色差校正水平,同时调整膜系设计,进一步提升图像分辨率与色彩还原性。

采用新生儿睡床最佳舒适角度(30°)的观察筒,能够缓解用户在长时间工作状态下的紧张与疲劳,保证最佳观察状态。观察筒上的刻度,方便用户自行调节最佳瞳距范围。

落射照明器采用LED柯拉照明系统,带视场光阑、孔径光阑和斜照明装置;预设起偏镜、检偏镜与滤色片插槽。

单颗5W LED 暖白光照明(3000-3300K),与同LED照明相比,能最大程度降低观察者的视觉疲劳。

视场光阑与孔径光阑拉杆装置,中心可调能灵活调节照明范围的大小,有效避免杂光对图像的影响。

起偏镜与检偏镜可实现简易偏光观察,您也可根据需求,选择不同颜色的滤色片获得理想的观察效果。

透反射机架可放置样品高达28mm,反射机架通过旋转右图相同位置螺钉,可将载物台下降50mm,从而使最大样品高度可达78mm

■M4直柄内六角扳手随机存放,充分利用了机身的可用空间,触手可及的工具使您的操作更加便捷。

随机限位装置,可有效防止样品与物镜碰触,避免损伤。

采用RX50M优秀的聚光系统,数值孔径更大,亮度更高,大幅提升透射光通过率。

■CX40M可提供明场、斜照明、简易偏光等多种观察功能,明场图像高亮度、高分辨率、正色还原;斜照明能凸显直观立体浮雕效果。


金相显微镜CX40M技术参数:

光学系统

无限远色差校正光学系统

观察筒

30°倾斜,无限远铰链双目观察筒,瞳距调节:54mm~75mm,单边视度调节:±5屈光度

30°倾斜,无限远铰链三通观察筒,瞳距调节:54mm~75mm,单边视度调节:±5屈光度,两档分光比R:T=100:0或50:50

目镜

高眼点大视野平场目镜PL10X22mm

高眼点大视野平场目镜PL10X22mm(带测微尺)
高眼点大视野平场目镜PL10X22mm(视度可调)
高眼点大视野平场目镜PL15X16mm

物镜

平场无限远长工作距消色差金相物镜(5x、10x、20x、50x、100x)

物镜转换器

内定位五孔转换器

粗微调焦机构

透反两用机架,低手位粗微同轴调焦机构,粗调行程28mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度28mm

反射机架,低手位粗微同轴调焦机构,粗调行程28mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度78mm

载物台

双层机械移动平台,低手位X、Y方向同轴调节;平台面积175X145mm,移动范围:76mmX42mm可配反射用金属载物台板,透反两用玻璃载物台板

上照明系统

自适应宽电压100V-240V_AC50/60Hz,反射灯室,单颗大功率5WLED,暖色,柯拉照明,带视场光阑与孔径光阑,中心可调,带斜照明装置

下照明系统

自适应宽电压100V-240V_AC50/60Hz,透射灯室,单颗大功率5WLED,暖

聚光镜

透射用摇出式消色差聚光镜(N.A0.9),带可变孔径光阑,中心可调

其他附件

透射用滤色片:黄色、IF550滤色片、LBD滤色片、中性滤色片

摄影摄像附件:1X、0.67X、0.5X C接口,可调焦;3.2X摄影目镜,摄像接筒(带PK卡口或MD卡口)数码相机中继镜
反射用干涉滤色片:蓝色<=480nm;绿色520nm~570nm;红色630~750nmLBD
高精度测微尺,格值0.01mm

金相显微镜CX40M的用途:

金相显微镜CX40M可提供明场、斜照明、简易偏光等多种观察功能,明场图像高亮度、高分辨率、正色还原;斜照明能凸显直观立体浮雕效果。金相显微镜CX40M的应用领域主要用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,广泛应用于工厂或实验室进行原材料检验、铸件质量鉴定或材料处理后的金相组织分析、以及对表面裂纹和喷涂等一些表面现象进行研究工作,是钢铁、有色金属材料、铸件、锁层的金相分析、地质学的岩相分析、以及工业领域对化合物与陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也是科研教学领域得力助手。
金相显微镜与显微摄像系统结合,可对金相组织图像进行实时研究分析,如品粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量等的分析、统计及输出图文报告等。

产品参数

金相显微镜CX40M技术参数:

光学系统

无限远色差校正光学系统

观察筒

30°倾斜,无限远铰链双目观察筒,瞳距调节:54mm~75mm,单边视度调节:±5屈光度

30°倾斜,无限远铰链三通观察筒,瞳距调节:54mm~75mm,单边视度调节:±5屈光度,两档分光比R:T=100:0或50:50

目镜

高眼点大视野平场目镜PL10X22mm

高眼点大视野平场目镜PL10X22mm(带测微尺)
高眼点大视野平场目镜PL10X22mm(视度可调)
高眼点大视野平场目镜PL15X16mm

物镜

平场无限远长工作距消色差金相物镜(5x、10x、20x、50x、100x)

物镜转换器

内定位五孔转换器

粗微调焦机构

透反两用机架,低手位粗微同轴调焦机构,粗调行程28mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度28mm

反射机架,低手位粗微同轴调焦机构,粗调行程28mm,微调精度0.002mm。带有防止下滑的调节松紧装置和随机上限位装置。带平台位置上下调节机构,最大样品高度78mm

载物台

双层机械移动平台,低手位X、Y方向同轴调节;平台面积175X145mm,移动范围:76mmX42mm可配反射用金属载物台板,透反两用玻璃载物台板

上照明系统

自适应宽电压100V-240V_AC50/60Hz,反射灯室,单颗大功率5WLED,暖色,柯拉照明,带视场光阑与孔径光阑,中心可调,带斜照明装置

下照明系统

自适应宽电压100V-240V_AC50/60Hz,透射灯室,单颗大功率5WLED,暖

聚光镜

透射用摇出式消色差聚光镜(N.A0.9),带可变孔径光阑,中心可调

其他附件

透射用滤色片:黄色、IF550滤色片、LBD滤色片、中性滤色片

摄影摄像附件:1X、0.67X、0.5X C接口,可调焦;3.2X摄影目镜,摄像接筒(带PK卡口或MD卡口)数码相机中继镜
反射用干涉滤色片:蓝色<=480nm;绿色520nm~570nm;红色630~750nmLBD
高精度测微尺,格值0.01mm

应用领域

金相显微镜CX40M可提供明场、斜照明、简易偏光等多种观察功能,明场图像高亮度、高分辨率、正色还原;斜照明能凸显直观立体浮雕效果。

金相显微镜CX40M的应用领域主要用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,广泛应用于工厂或实验室进行原材料检验、铸件质量鉴定或材料处理后的金相组织分析、以及对表面裂纹和喷涂等一些表面现象进行研究工作,是钢铁、有色金属材料、铸件、锁层的金相分析、地质学的岩相分析、以及工业领域对化合物与陶瓷等进行微观研究的有效手段,是金属学和材料学研究材料组织结构的必备仪器,也是科研教学领域得力助手。
金相显微镜与显微摄像系统结合,可对金相组织图像进行实时研究分析,如品粒度测量评级、非金属夹杂物测量评级、珠光体/铁素体含量的测量评级、球墨铸铁石墨球化率测量评级、脱碳层/渗碳层测量、表面涂层厚度测量等的分析、统计及输出图文报告等。
